倉壁振動器

倉壁振動器簡稱倉壁振打器，是依靠高頻振動和沖擊力來有效消除內部摩擦，潮解，帶電，成分分離和其他原因。橋梁，拱形，堵塞等現象，使物料順利地從筒倉中排出，確保設備穩定供料。

倉壁振動器規格型號

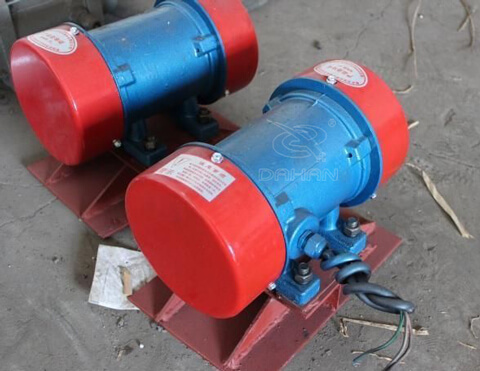

電機倉壁振動器型號

型號	適用料倉溜槽壁厚	錐部倉容（T）	配用振動電機	激振力（N）	功率（KW）	重量（Kg）	外形尺寸長＊寬＊高
LZF-3	1.6-3.2	0.35	YZD-1.5-2	1500	0.12	17	240＊285＊245
LZF-4	3.2-4.5	1	YZD-2.5-2	2500	0.22	25	270-330＊280
LZF-5	4.5-6	3	YZD-3-2	3000	0.25	35	280＊330＊280
LZF-6	6-8	10	YZD-5-2	5000	0.37	55	400＊460＊350
LZF-10	8-10	20	YZD-10-2	10000	0.75	102	420＊460＊410
LZF-15	10-13	50	YZD-20-2	20000	1.5	186	597＊728＊430

電機倉壁振動器型號

項目/型號	CZ10	CZ50	CZ100	CZ250	CZ400	CZ600	CZ800 CZ1000
振動力	10	50	100	250	600	600	1000
有效功率(KW)	0.008	0.03	0.1	0.06	0.15	0.15	0.2
工作電壓(V)	220	220	220	220	220	220	220
電源頻率(HZ)	50	50	50	50	50	50	50
工作電源(A)	0.11	1.0	1.6	1.0	2.3	2.3	3.8
振動頻率(次/分)	3000	3000	3000	3000	3000	3000	3000
振動體掁幅	1.5	1.5	1.5	2	2	2	2
控制方式	半波整流	半波整流	半波整流	半波整流	半波整流	半波整流	半波整流
整機重量	2	12.5	24	24	58	58	119.3
適于安裝料倉壁厚	0.6-0.8	1.2-1.6	2.5-3.2	1.0-4.0	3.0-8.0	3.0-8.0	6.0-14

倉壁振動器工作原理

電機式倉壁振打器原理 電機倉壁振動器工作時，振動馬達的高速旋轉會產生對倉壁的周期性高頻振動，防堵塞裝置的周期性振動會使料倉里的物料與倉壁脫離，一方面消除料斗里的物料與倉壁的摩擦，另一方面物料的受交替速度和加速度的影響處于不穩定狀態，有效消除內摩擦、成分偏析等原因引起的架橋、堵塞等現象，使物料從倉口順利排出，保證穩定供給所需的設備。

電磁式倉壁振打器原理

電磁倉壁振動器控制原理為半波整流，電磁線圈由交流電經二極管整流供電，當線路接通后，正半周脈動直流電壓加在電磁線圈上，由電磁鐵的作用，在振動體和機座之間產生脈沖電磁力，振動體被吸引，此時彈性系統貯存勢能，在負半周二極管不導通，電磁力消失，借助彈性系統貯存的勢能，使振動體向相反的方向振動.這樣周而復始，振動體便以交流電的頻率往復振動。

倉壁振動器安裝位置說明

不同料倉安裝位置展示圖

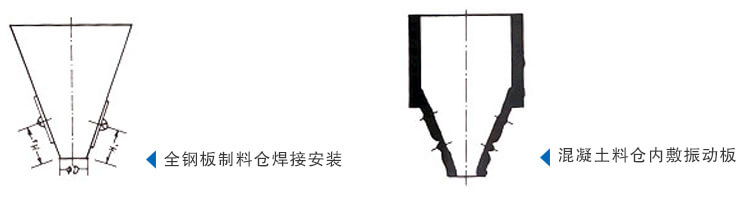

全鋼板與混凝土糧倉安裝位置展示圖

1.在全鋼料倉內倉壁振動器需要焊接在料倉的外壁上，這樣能使振動電機通電后的激振力作用到料倉出料口位置。

2.在上部為混凝土料倉下部為鋼質料倉內振動器要焊接在鋼制部位的外壁上。

3.在全混凝土料倉和鋼筋料倉內需要安裝振動板并將倉壁振動器安裝在振動板上，因?yàn)榉卿摬念惲蟼}本身隔絕振動力所以需求鋪設振動板。

4.在錐形料倉內安裝部件直徑大于1米時需要安裝兩個倉壁振動器。

5.如果安裝在料倉的兩側，振動器兩邊的高度之差應為50米-100米左右。

倉壁振動篩選型應該考慮哪些因素？

1.從料倉內的壁厚考慮：

倉壁振動器是安裝在料倉壁上的，所以在購買時需要考慮料倉內的壁厚選擇合適的功率與型號，如果料倉表面內壁剛度較大，可以選擇振動功率偏大的，相反情況就選擇功率小的，比如壁厚6-8mm的料倉建議使用功率為0.37kw的倉壁振動器。

2.從料倉內的容積考慮：

如果料倉內的容積直徑過大，會導致流管堵塞過長，如電廠或者水泥廠的料罐、料倉等，這時就需要多臺倉壁振動器一起使用，以達到消除塔拱堵塞現象。

3.從料倉安裝位置考慮：

倉壁振動器在料倉和振動平臺上的使用場景展示。

在購買時還需要根據不同類型的料倉安裝位置考慮，比如在全混凝土料倉和鋼筋料倉內需要安裝振動板并將振動器安裝在振動板上，因?yàn)榉卿摬念惲蟼}本身隔絕振動力所以需求鋪設振動板。在錐形料倉內安裝部件直徑大于1米時需要購買兩個以上的倉壁振動器。

4.從現場使用電源考慮：

不同電壓產品對比圖

倉壁振動器是分為220V電壓的電磁式振動器與380V電壓的電機式振動器，所以需要根據現場使用電源情況選擇相應的設備。

倉壁振動器使用說明

1.保持振動器現場環境干燥衛生，定期清理倉壁振動器表面灰塵與物料。

2.保證振動電機全程無故障運行使用，鐵芯和銜鐵不允許碰撞。

3.需要定期補充更換振動電機軸承上的潤滑脂并在運行16000后補充或更換潤滑脂。

4.在受潮時需要烘干后再使用并定期檢查電機內電源線圈是否受潮。

相關文章

產品問答

問：倉壁振打器能連續運行多長時間?: 答：可以24小時運行

問：防爆倉壁振動器和普通倉壁振動器的區別是什么？: 答：主要區別在于防爆倉壁振動器具有隔爆結構，一般應用在易燃易爆的場合，接線盒的密封較普通的要好，防護等級高。

問：倉壁振打器多少錢一臺？: 答：一般情況下，價格在400—5500元/臺，受類型（電機或電磁）、型號、廠家等不同因素影響，價格不同。
