一、全波整流概述
全波整流是一種用于處理交流電的電路技術。在全波整流電路中，每個半周期內均有一個整流器件（例如晶體二極管）導通，兩個整流器件交替工作，其連接方式使得電流以相同方向流經負載。與半波整流相比，全波整流充分利用交流電的兩個半波，顯著提升了整流效率，使輸出電流更易于平滑處理，因而廣泛應用于各類整流器中。
全波整流電路要求電源變壓器具備中心抽頭。無論交流電處于正半周還是負半周，流經負載電阻 R 的電流方向始終保持一致。

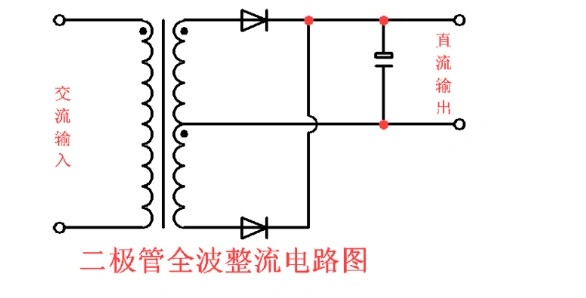

用2個二極管全波整流電路如下圖：
用2個二極管全波整流電路如下圖：
二、雙電源全波整流電路

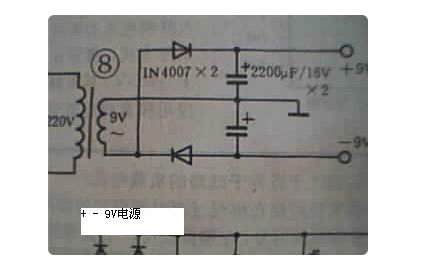

一種常見的全波整流電路由兩個二極管構成，可以形成正負 9V 的雙電源輸出。若僅需使用正電源，則只需連接正 9V 和地線即可。
4個二極管全波整流電路圖
4個二極管全波整流電路圖

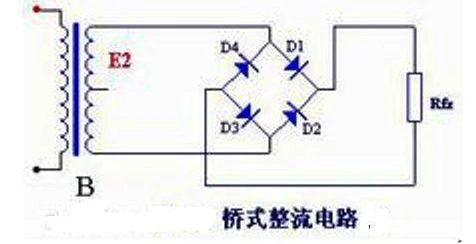

三、橋式整流電路
橋式整流電路利用四個二極管構成橋式結構。輸入正弦波的正半部分由兩只二極管導通，得到正輸出；輸入正弦波的負半部分則由另兩只二極管導通，由于它們的反接特性，輸出仍然是正的。橋式整流器對輸入正弦波的利用率是半波整流的兩倍，是交流電轉換為直流電的關鍵步驟。

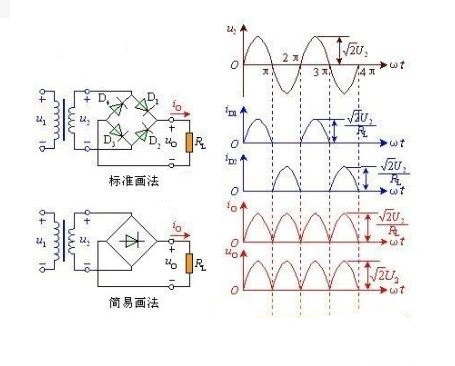

單相全波橋式整流器電路工作原理
在單相全波橋式整流器中，四個二極管互相連接成橋式結構。在交流輸入電壓 U2 的正半周內，二極管 D1 和 D3 導通，D2 和 D4 截止，負載 RL 上得到上正下負的輸出電壓；在負半周內，D1 和 D3 截止，D2 和 D4 導通，流過負載 RL 的電流方向與正半周一致。橋式整流電路利用變壓器的一個副邊繞組和四個二極管，在交流電源的正、負半周內，為負載提供方向不變的脈動直流電壓和電流。
橋式整流二極管通常由 4 只單個二極管封裝在一起，因其獨特的連接方式而得名，常用于各種電子設備中。
