搖擺篩

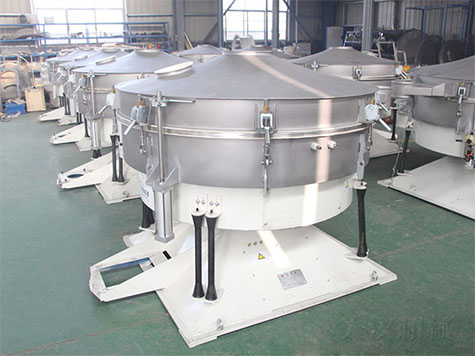

搖擺篩簡介

搖擺篩又稱搖擺式振動篩，搖動篩，搖擺篩是一種大程度上模擬人工篩分運動的振動篩，適合篩分各類物料，包括精細、超細的粉末物料等，并廣泛應用于化工、食品、醫藥、礦山等領域。其主要作用是對物料進行篩分、分級和過濾，常用于顆粒物料的分離和篩選過程。在篩分精度、效率、篩網壽命等各項指標是常規圓篩的5-10倍。

搖擺篩通常由振動電機、篩箱、篩網、減震彈簧等部件組成。振動電機通過激振器將振動傳遞到篩箱上，使物料在篩網上均勻分布并進行篩分。篩網的選用會影響篩分效果，不同的篩網孔徑可以實現不同粒度范圍的篩分要求。該產品仿照的就是簡單的篩分方式雙眼雙手篩分，它有效的模擬了人工篩分運動的有效原理。篩分精度高達到95%以上，篩分產量也是普通篩分設備的3-5倍。符合所有精細與超細范圍的粉末與微粒狀物料，特別適合于難以處理及要求高產量的物料。

φ800mm搖擺篩視頻—篩分鐵粉 篩網目數：270目

搖擺篩特點

1、相比普通篩分設備高達5倍產能產出。

2、可到6級分離，篩分精度高達90%-98%.

3、使用高耐磨彈力球、超音波等高效清網裝置系統，滾刷設計，徹底解決任何物料品種篩孔不會堵塞問題。

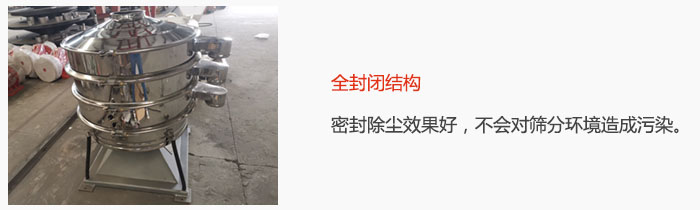

4、密閉除塵，可任意和生產線銜接，操作安全方便。

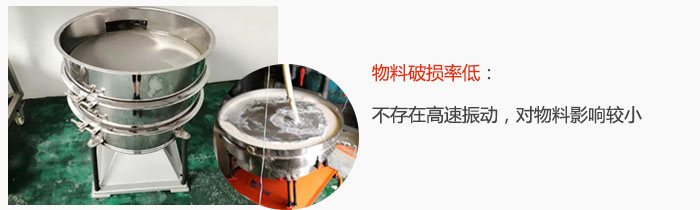

5、運動振幅速度比普通的篩分設備低4.5倍，設備零件使用壽命大大提高，特別是篩網壽命是普通設備3-10倍，維護成本極低。

6、噪聲<80分貝靜音設計。優化重理均衡，地基動態負荷低。

搖擺篩使用行業

搖擺篩優良的性能和功能的強大，它被廣泛應用于：礦業、建材、冶金再生行例如：面粉，磨料，二氧鈣，白糖，聚乙烯醇，陶瓷粉，石墨，化肥，鋸末，干粉砂漿，機制砂等物料中。

搖擺篩在各個行業都有廣泛的應用場景，以下是一些常見的應用領域：

化工行業：在化工生產中，搖擺篩常用于顆粒物料的篩分和分級，例如對化工原料、顏料、塑料顆粒等進行篩分，以確保產品質量和生產效率。

食品行業：在食品加工過程中，搖擺篩被用于篩分面粉、糖粉、淀粉、谷物等原料，以去除雜質并實現粒度的均勻分布，保證食品的質量和衛生安全。

醫藥行業：搖擺篩在醫藥制藥領域中常用于藥粉、藥片、膠囊等藥物原料的篩分和分級，幫助確保藥品的質量、純度和穩定性。

礦山行業：在礦山和礦石加工中，搖擺篩用于對礦石、煤炭、石灰石等礦石材料進行篩分和分級，以便后續的選礦、提純等工藝操作。

建材行業：在建材生產中，搖擺篩常用于水泥、砂石、混凝土等原材料的篩分和分級，以滿足建筑材料的生產要求。

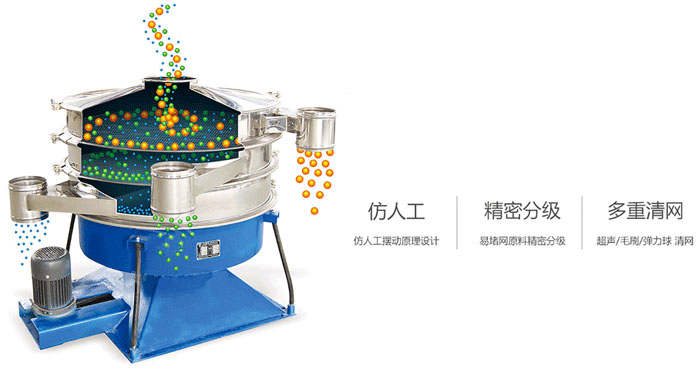

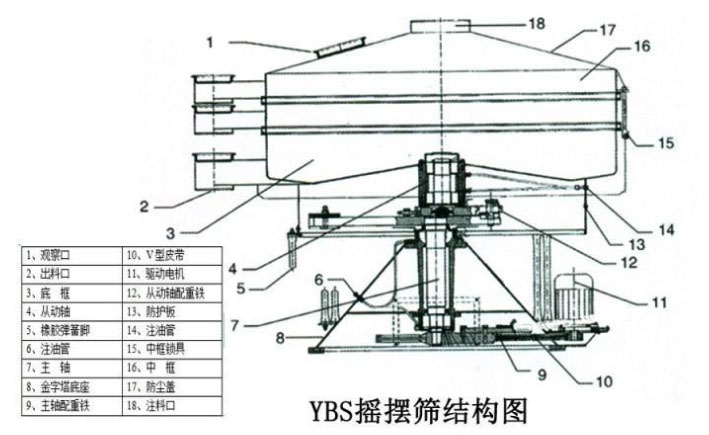

搖擺篩工作原理結構及物料軌跡圖

搖擺篩的運動方式與人工篩分相類似，偏心率從25到40mm之間，可進行調整，低速V型皮帶驅動從120到360rpm可調；篩分物的停留時間可以通過它的徑向與切角朝驅動軸線方向進行調整；該產品的運動是一種水平與拋擲三維翻滾運動，它使物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程；物料顆粒的運動隨著水平與垂直加速度而增加，接近篩孔尺寸的物料顆粒隨之成功分離；較大顆粒被運到出口處，并由一個可調節的導向裝置控制物料處理量。

搖擺篩工作視頻

搖擺篩技術參數

型 號	直徑 （mm）	篩面面積 （m²）	入料粒度 (mm)	篩分粒度 (mm)	處理能力 （t/h）	振幅 (mm)	電機功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

搖擺篩結構

搖擺篩是一種常見的篩分設備，其結構主要包括以下幾個部分：

振動電機：振動電機是搖擺篩的動力源，通過激振器將振動傳遞到篩箱上，使篩箱和篩網產生振動或擺動。

篩箱：篩箱是搖擺篩的主體部分，通常為長方形或圓形結構，內部裝有篩網。

篩網：篩網是篩分過程中起到關鍵作用的部件，通常由金屬絲或合成纖維制成，具有不同的孔徑大小。

減震彈簧：減震彈簧安裝在振動電機和篩箱之間，用于減少振動傳遞到設備支架上，保證設備的穩定性和安全性。

支架和底座：支架和底座支撐整個搖擺篩設備，確保設備穩固地安裝在地面上，同時提供支撐和固定作用。

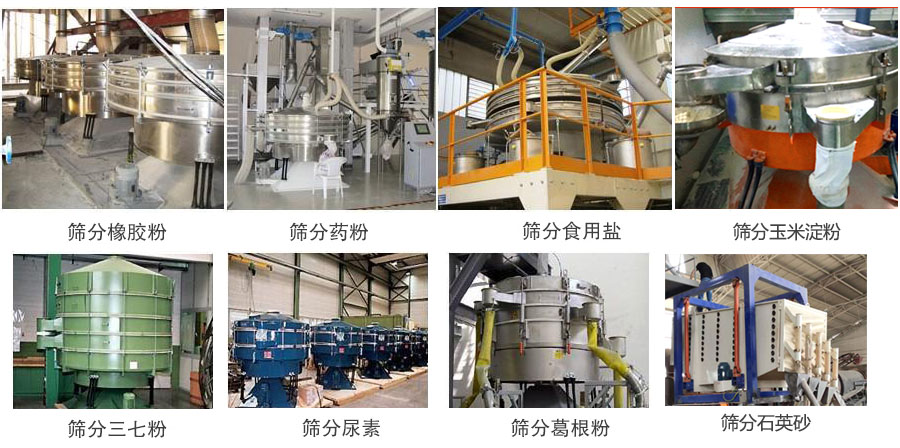

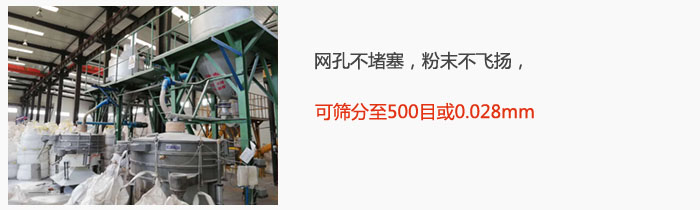

客戶現場

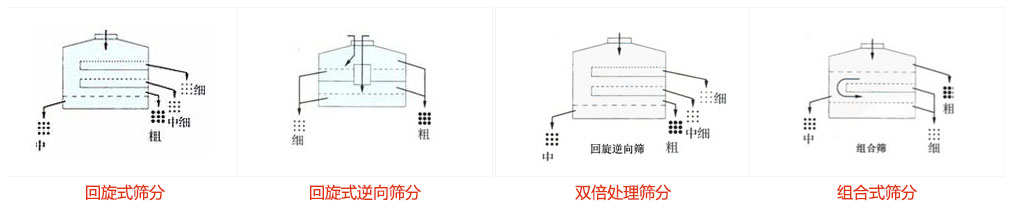

篩分方式

1、回旋式篩分: 兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。

2、回旋式逆向篩分: 物料篩分由細→中細→中→粗的方式篩分，粗物料起到一定的清潔網孔的作用。

3、雙倍處理篩分: 進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。

4、組合式篩分: 普通篩分+回旋式篩分，提高單臺篩機的使用率。

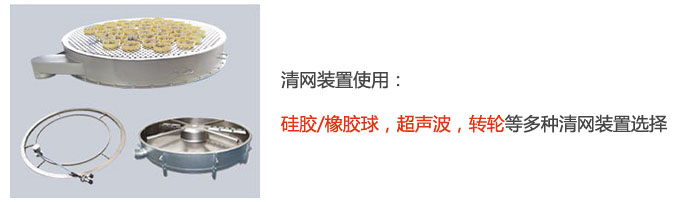

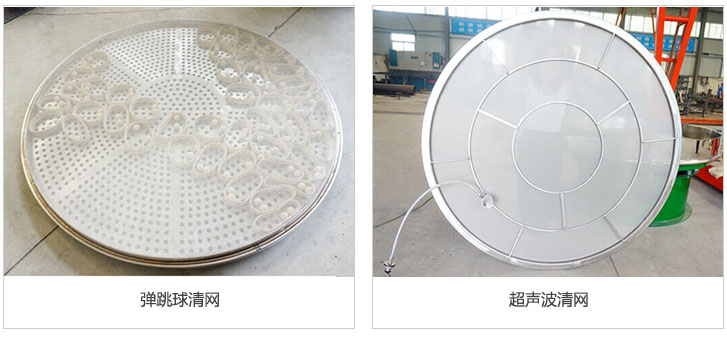

清網方式

彈跳球清潔: 符合食品級的橡膠、硅膠球在篩網下的沖孔板上跳動，彈擊金屬網，減少網孔堵塞。此系統簡單易用、維護方便，適用于大多數顆粒物料。

轉筒刷清潔: 轉通刷由安裝在基底盤上的減速齒驅動，在篩網下旋轉刷網，清潔物料，適用于球形、結晶及脆性物料的篩分。

超聲波清潔: 高頻率超聲波被傳輸?shù)胶Y網上，既清潔了篩網，又顯著提高了生產能力。適用于大多精細的、大產量的、難篩分的物料。

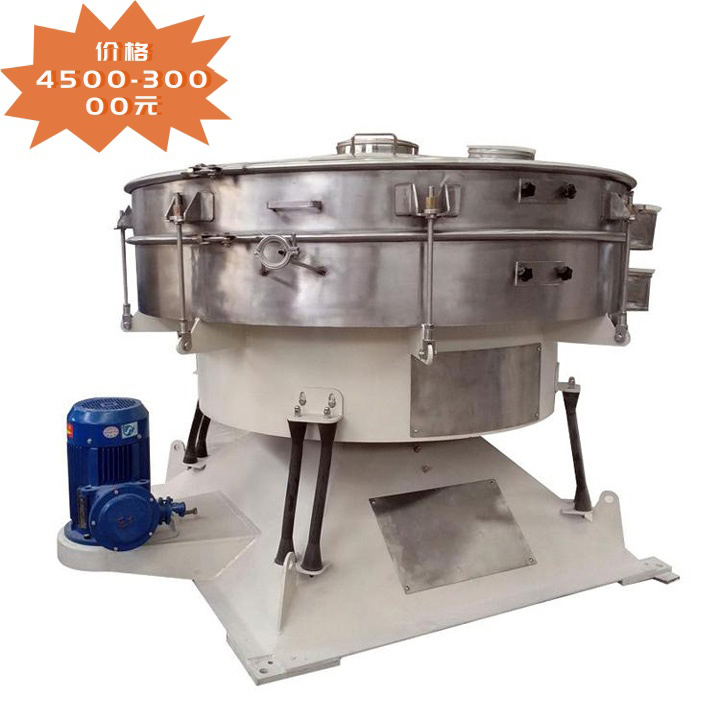

搖擺篩多少錢一臺

搖擺篩的價格會受到多種因素的影響，包括型號、規格、生產工藝、材料質量等。一般來說，搖擺篩的價格范圍比較廣泛，從4500-30000元不等。

具體價格取決于以下幾個方面：

規格和尺寸：不同規格和尺寸的搖擺篩價格會有所差異，大型、高產能的設備通常價格更高。

材料和質量：使用優質材料制造的搖擺篩通常價格較高，但在使用壽命和性能方面可能更可靠。

附加功能：一些搖擺篩可能具有特殊的功能或附加設備，如自動清潔裝置、智能控制系統等，這些功能會影響價格。

如果您需要購買搖擺篩，建議在選擇時考慮以上因素，最終的價格取決于您的具體需求和預算。

制作流程

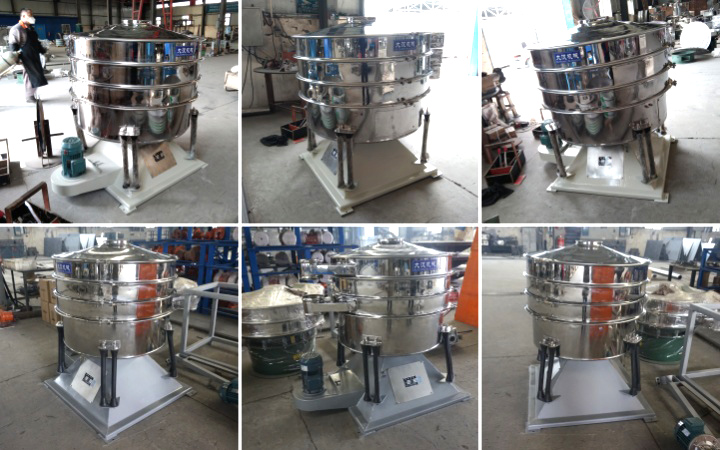

搖擺篩生產廠家

新鄉大漢是一家振動設備制造廠家，專業生產各類振動篩分設備，包括搖擺篩、振動篩、旋振篩等。新鄉大漢廠家擁有先進的生產工藝和技術團隊，致力于為客戶提供高品質、高性能的振動設備解決方案。新鄉大漢生產的搖擺篩具有以下特點：一是采用優質材料制造，結構堅固耐用；二是設計合理，操作簡便，維護方便；三是篩分效率高，篩分精度可調，適用于多種顆粒物料的篩分需求。除了產品質量可靠外，新鄉大漢還注重售后服務，提供全方位的技術支持和解決方案，確保客戶在使用過程中能夠獲得及時的幫助和支持。選擇新鄉大漢作為搖擺篩的生產廠家，可以獲得優質的產品和專業的服務，滿足不同行業領域的篩分需求。

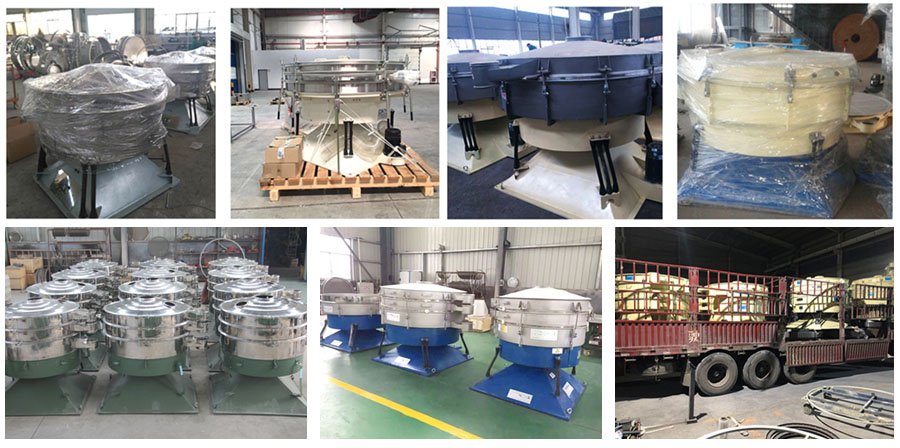

發貨現場
