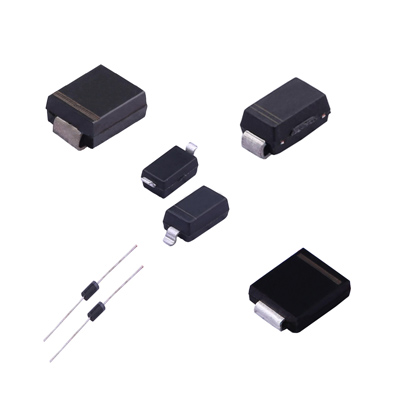

在現代電子技術和電路設計領域，二極管作為關鍵的電子元件之一，擁有極其廣泛的應用場景。它以獨特的單向?qū)щ娦?，成為眾多電路設計中不可或缺的基礎元件，如整流、信號調制以及過壓保護等。
一、二極管的基本構造與 P-N 結原理
二極管的核心構造是 P-N 結，由 P 型半導體與 N 型半導體結合而成。在 P 區，空穴是主要的載流子；而在 N 區，則以電子為主。當這兩種半導體相互接觸時，載流子會相互擴散：部分電子從 N 區進入 P 區，空穴則從 P 區向 N 區擴散。最終，在交界區域形成一個自由載流子稀少的區域，即耗盡層。
在耗盡層內，電子與空穴復合后留下固定的正負離子，從而產生一個由 N 區指向 P 區的內建電場。這個電場會阻礙載流子的進一步擴散，使得二極管在無外加電壓時處于截止狀態，無法導通。
二、二極管的工作狀態
二極管的工作狀態由外加電壓的方向決定，主要分為正向偏置和反向偏置兩種情形，還存在反向擊穿的特殊情況。
（一）正向偏置
當 P 區連接正電壓，N 區連接負電壓時，外加電場會抵消內建電場的影響，使得載流子更容易跨越 P-N 結，從而形成電流。隨著電壓的逐漸升高，耗盡層的寬度會變窄，導通電流迅速增大，二極管進入導通狀態，此時其電阻相對較低，電流能夠順暢通過。
（二）反向偏置
若 P 區連接負電壓，N 區連接正電壓，外加電場將與內建電場方向相同，導致耗盡層變寬，進一步阻礙載流子的移動，二極管處于截止狀態。此時，僅有極小的反向漏電流存在，由少量載流子產生，通?？梢院雎圆挥?。
（三）反向擊穿
當反向電壓超過二極管的耐壓極限（即擊穿電壓）時，二極管會進入擊穿狀態，反向電流急劇上升。根據二極管的類型和摻雜情況，反向擊穿主要分為兩種：
齊納擊穿：在高摻雜的二極管中，較低的反向電壓即可使電場強度足夠大，促使價電子躍遷到導帶，形成大量載流子，從而引發電流激增。這一特性被齊納二極管利用，廣泛應用于穩壓電路，為電路提供穩定的電壓參考。
雪崩擊穿：當二極管承受較高的反向電壓時，少數載流子在強電場作用下被加速，與晶體原子發生碰撞，釋放出更多的電子 - 空穴對，形成連鎖反應，導致反向電流迅速增大。這種現象常見于高壓電路中，被廣泛用于過壓保護和高耐壓元件，以確保電路的穩定性和安全性。
三、二極管的關鍵特性
（一）單向?qū)щ娦?/div>
二極管最顯著的特性是單向?qū)щ娦裕措娏髦荒軓?P 區流向 N 區，反方向幾乎不導電。這一特性使其在整流電路中廣泛應用，能夠?qū)⒔涣麟姼咝У剞D(zhuǎn)換為直流電，滿足各種電子設備的電源需求。
（二）正向?qū)▔航?/div>
二極管在導通時，其兩端存在一定的電壓降，稱為正向壓降。對于硅二極管，正向壓降一般在 0.6V 至 0.7V 之間；而鍺二極管的正向壓降較低，約為 0.2V 至 0.3V。在電路設計中，必須充分考慮這一壓降對電壓分配的影響，以確保電路的正常運行，并優化能量損耗，提高電路的效率。
（三）反向耐壓
反向耐壓，即擊穿電壓，是指二極管在反向偏置下能夠承受的最大電壓值。不同類型的二極管具有不同的耐壓能力。例如，整流二極管通常設計有較高的反向耐壓，以適應高電壓應用環境；而信號二極管的耐壓相對較低，適用于低電壓電路。在進行電路設計時，應根據實際需求選擇合適反向耐壓的二極管，避免因反向擊穿而導致元件損壞，確保電路的可靠性和穩定性。
（四）溫度特性
溫度對二極管的性能有顯著影響。主要表現為正向壓降隨溫度升高而降低，同時反向漏電流會增大。在高溫環境下，二極管的穩定性可能受到影響，性能可能出現波動甚至損壞。因此，在電路設計中，尤其是對于工作在高溫環境下的二極管，需要采取有效的散熱措施，如增加散熱片、優化電路布局以利于散熱等，以防止因溫度過高導致性能下降或元件損壞，延長二極管的使用壽命，保障電路的正常運行。
四、二極管的應用場景
（一）整流電路
在電源電路中，二極管的單向?qū)щ娞匦员粡V泛用于將交流電轉換為直流電。常見的整流方式包括半波整流和橋式整流。其中，橋式整流電路因能更有效地利用交流電的正負半周，提高轉換效率，廣泛應用于各類電子設備的電源電路中，為設備提供穩定的直流電源。
（二）信號檢波
在無線通信、音頻設備以及各種信號處理電路中，二極管常被用于檢波電路。它能夠從攜帶信息的高頻信號中提取出低頻信號，實現調制與解調功能，還原出原始的音頻或其他有用信息，是通信系統中不可或缺的關鍵環節。
（三）穩壓電路
齊納二極管憑借其穩定的擊穿特性，在穩壓電路中發揮著重要作用。它能夠在電路中提供恒定的電壓，確保其他電子元件在穩定的電壓環境下工作，有效保護電子設備免受電壓波動的損害，廣泛應用于各種需要精確電壓控制的電路中。
（四）過壓保護
在電源電路和信號輸入端，TVS（瞬態抑制）二極管是一種常用的過壓保護元件。它能夠快速吸收瞬間高電壓，如雷擊、靜電放電等產生的浪涌電壓，將過高的電壓箝位在安全范圍內，防止電子設備因過壓而損壞，提高設備的可靠性和抗干擾能力。
（五）開關電路
在數字電路和高頻電路中，肖特基二極管因具有快速的開關特性，被廣泛用于高速整流和邏輯電路。其能夠快速響應信號的變化，實現電流的快速通斷，提高電路的工作速度和效率，在現代電子設備的高速信號處理和電源管理中發揮著重要作用。
五、結論
二極管憑借其單向?qū)щ娦浴⒄魈匦浴舸┨匦缘泉毺貎?yōu)勢，在電子電路中扮演著不可或缺的角色。從簡單的信號處理到復雜的電源管理系統，二極管的應用無處不在。通過深入理解二極管的工作原理、特性參數以及在不同電路中的應用特點，工程師可以更好地優化電路設計，提高電子設備的性能、可靠性和能效。隨著半導體技術的不斷發展和創新，二極管的性能將得到進一步提升，其在未來的電子技術領域?qū)⒗^續發揮重要的作用，為電子設備的智能化、高效化發展提供堅實的基礎。
