雙極型晶體管是一種由兩個極性晶體管組成的晶體管，它具有雙向控制的功能，可以控制電流的流動方向。其中一個晶體管為NPN晶體管，另一個晶體管為PNP晶體管，它們的電位分別為負和正。雙極型晶體管可以控制電流的流動方向，當電流流向NPN晶體管時，它就會被激活，而當電流流向PNP晶體管時，它就會被抑制。雙極型晶體管可以用于控制電流的流動方向，從而實現雙向控制的功能。
雙極型晶體管體積小、重量輕、耗電少、壽命長、可靠性高，已廣泛用于廣播、電視、通信、雷達、計算機、自控裝置、電子儀器、家用電器等領域，起放大、振蕩、開關等作用。
雙極型晶體管的工作原理是，當電流流向晶體管的一端時，它會產生一個反向電壓，從而阻止電流流向另一端。這種反向電壓可以用來控制電流的流動，從而實現數據的處理。
雙極型晶體管正常工作時分為四個工作區域：正向放大區、飽和區、反向工作區和截至區。通過在雙極型晶體管的三個電極施加不同的電壓，可以控制其工作在不同的工作區域。其作用是把微弱信號放大成幅度值較大的電信號，也用作無觸點開關。
雙極結型晶體管的結構
雙極結型晶體管的基本結構由兩個PN結組成，產生三個連接端子，每個端子都有一個名稱，以區別于其他兩個端子。這三個端子是已知的，并分別標記為發射器（E）、基極（B ）和收集器（C ）。
雙極結型晶體管是電流調節器件，可控制從發射極流向集電極端子的電流量，與施加到其基極端子的偏置電壓量成比例，因此其作用類似于電流控制開關。由于流入基極端子的小電流控制形成晶體管動作基礎的更大集電極電流。
這兩種晶體管類型PNP和NPN的工作原理完全相同，唯-的區別在于它們的偏置和每種類型的電源極性。

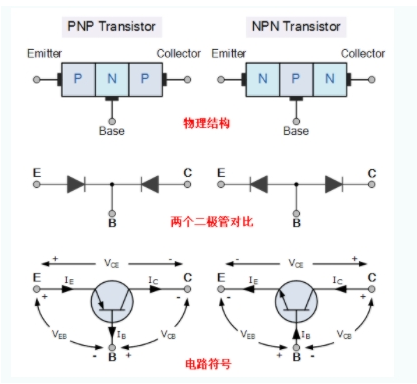

下圖給出了PNP和NPN雙極晶體管的結構和電路符號，電路符號中的箭頭始終表示基極端子和發射極端子之間“常規電流”的方向。對于兩種晶體管類型，箭頭的方向始終從正P型區域指向負N型區域，與標準二極管符號完全相同。
如何判斷雙極型晶體管的工作狀態
可以通過測量晶體管的電位來判斷雙極型晶體管的工作狀態，當晶體管的電位為正時，表明晶體管處于開路狀態；當晶體管的電位為負時，表明晶體管處于閉路狀態。
通過測量晶體管的極間電壓來判別電路中晶體管的工作狀態。
當VBE《O.5V時，晶體管處于截止狀態，為使截止可靠，常使VRE≤0，此時發射結和集電結均處于反向偏置狀態。
當VCE=VBE時，晶體管處于飽和狀態。而當VCE《VRE時，發射結與集電結均處于正向偏置狀態，此時晶體管工作在過飽和狀態。
當Vc》VB》VE時，發射結處于正向偏置狀態，集電結處于反向偏置狀態，此時晶體管工作在放大狀態。
