mosfet應用電路，MOS管最顯著的特性是開關特性好，所以被廣泛應用在需要電子開關的電路中，常見的如開關電源和馬達驅動，也有照明調光。
MOS電路為單極型集成電路，又稱為MOS集成電路，它采用金屬－氧化物半導體場效應管制造，其主要特點是結構簡單、制造方便、集成度高、功耗低，但速度較慢。
mosfet應用電路解析
學習過模擬電路的人都知道三極管是流控流器件，也就是由基極電流控制集電極與發射極之間的電流；而MOS管是壓控流器件，也就是由柵極上所加的電壓控制漏極與源極之間電流。
MOSFET管是FET的一種，可以被制造為增強型或者耗盡型，P溝道或N溝道共四種類型，但實際應用的只有增強型的N溝道MOS管和增強型的P溝道MOS管。實際應用中，NMOS居多。

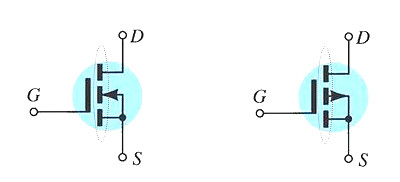

圖1 左邊是N溝道的MOS管，右邊是P溝道的MOS管

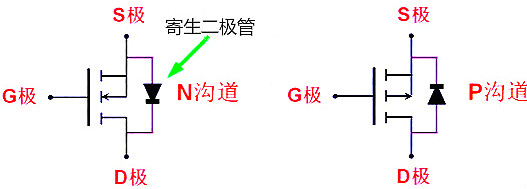

寄生二極管的方向如何判斷呢？它的判斷規則就是對于N溝道，由S極指向D極；對于P溝道，由D極指向S極。

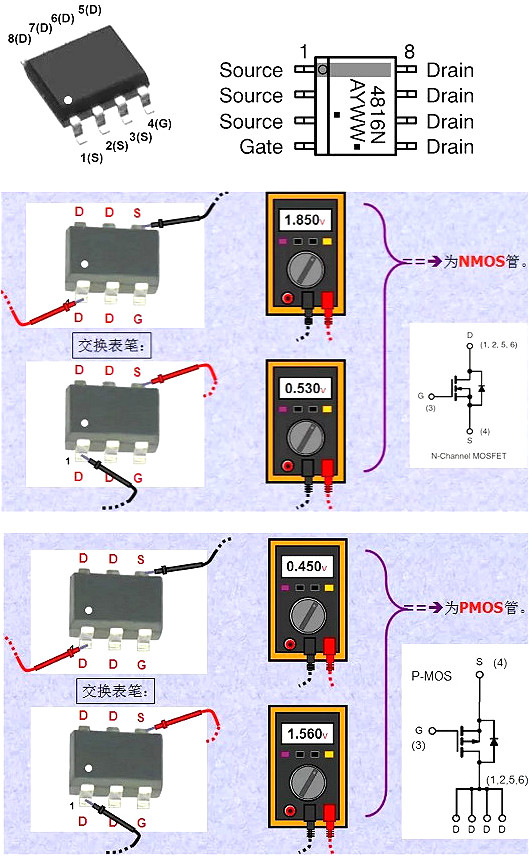

如何分辨MOS管三個極？
D極單獨位于一邊，而G極是第4PIN。剩下的3個腳則是S極。它們的位置是相對固定的，記住這一點很有用。請注意：不論NMOS管還是PMOS管，上述PIN腳的確定方法都是一樣的。
MOS管導通特性
導通的意思是作為開關，相當于開關閉合。NMOS的特性：Vgs大于某一值管子就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V就可以了。

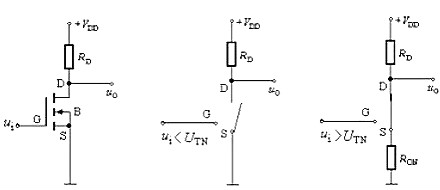

PMOS的特性：Vgs小于某一值管子就會導通，適合用于源極接VCC時的情況（高端驅動）。下圖是MOS管開關電路，輸入電壓是Ui，輸出電壓是Uo。
當Ui較小時，MOS管是截止的， Uo＝Uoh＝Vdd；
當Ui較大時，MOS管是導通的， Uo =Ron/(Ron+Rd)*Vdd，由于Ron<
應用實例：

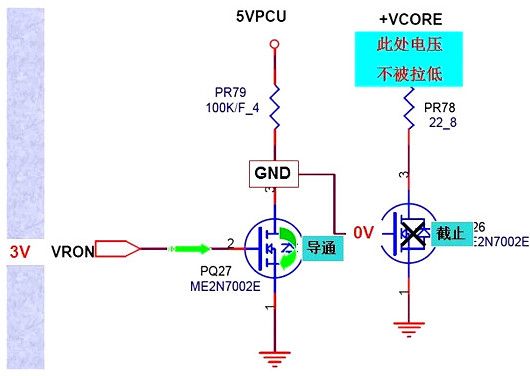

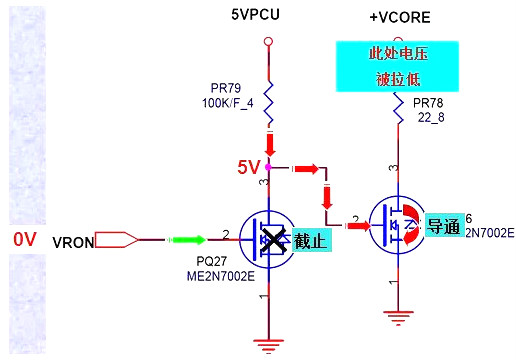

以下是某筆記本主板的電路原理圖分析，在此mos管是開關作用:PQ27控制腳為低電平，PQ27截止，而右側的mos管導通，所以輸出拉低；
電路原理分析:PQ27控制腳為高電平，PQ27導通，所以其漏極為低電平，右側的mos管處于截止狀態，所以輸出為高電平。
整體看來，兩個管子的搭配作用就是高低電平的切換，這個電路來自于筆記本主板的電路，但是這個電路模塊也更常見于復雜電路的上電時序控制模塊，GPIO的操作模塊等等應用中。
MOS管的隔離作用
MOS管實現電壓隔離的作用是另外一個非常重要且常見的功能，隔離的重要性在于：擔心前一極的電流漏到后面的電路中，對電路系統的上電時序，處理器或邏輯器件的工作造成誤判，最終導致系統無法正常工作。因此，實際的電路系統中，隔離的作用非常重要。

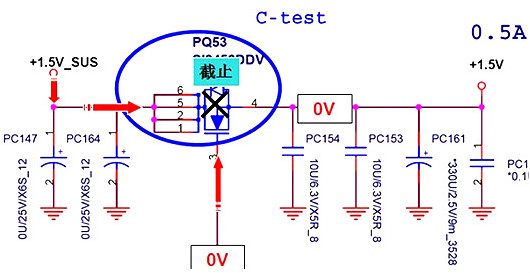

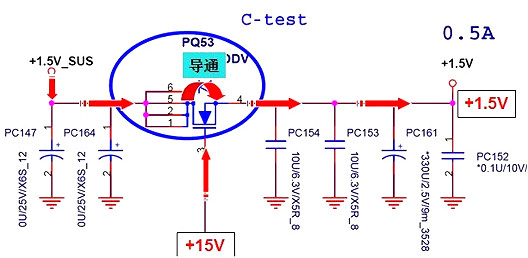

比如，上下兩個圖就是通過源極的高低電平來控制MOS管的通斷，來實現信號電平的隔離，因為MOS管有體二極管，并且是反向的，所以并不會有信號通過MOS管漏過去。這是一個非常經典的電路，并且可以通過搭配衍生出很多實用的電路。

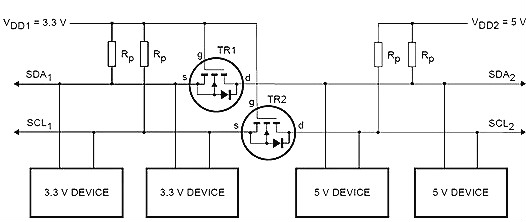

比如，下面這個IIC總線中電平轉換電路，其實跟上面的電路存在極大的相似性。
電路分析：
SDA1為高電平(3V3)時，TR1截止，SDA2輸出為高電平（5V）；
SDA1為低電平(0V)時，TR1導通，SDA2輸出為低電平。
MOS開關電路管損失
不管是NMOS還是PMOS，導通后都有導通電阻存在，這樣電流就會在這個電阻上消耗能量，這部分消耗的能量叫做導通損耗。選擇導通電阻小的MOS管會減小導通損耗。現在的小功率MOS管導通電阻一般在幾十毫歐左右，幾毫歐的也有。
MOS在導通和截止的時候，一定不是在瞬間完成的。MOS兩端的電壓有一個下降的過程，流過的電流有一個上升的過程，在這段時間內，MOS管的損失是電壓和電流的乘積，叫做開關損失。通常開關損失比導通損失大得多，而且開關頻率越快，損失也越大。
導通瞬間電壓和電流的乘積很大，造成的損失也就很大?？s短開關時間，可以減小每次導通時的損失;降低開關頻率，可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。
