什么是并聯

并聯是元件之間的一種連接方式，其特點是將2個同類或不同類的元件、器件等首首相接，同時尾尾亦相連的一種連接方式。通常是用來指電路中電子元件的連接方式，即并聯電路。

MOS管功率管并聯需要考慮的要點

MOS管并聯方法，為了使并聯電路中每個MOS管盡可能的均流，在設計并聯電路時需要考慮如下要素 ：

1、飽和壓降VDs或?qū)≧DSon：對所有并聯的MOS管而言 ，導通時其管壓降是相同的，其結果必然是飽和電壓小的MOS管先流過較大的電流 ，隨著結溫的升高，管壓降逐漸增大，則流過管壓降大的MOS管的電流又會逐漸增大，從而減輕管壓降小的MOS管的工作壓力。因此，從原理上講，由于N溝道功率型MOS管的飽和壓降VDs或?qū)娮鑂DSon具有正的溫度特性 ，是很適合并聯的。

2、開啟電壓VGS（th）：在同一驅動脈沖作用下 ，開啟電壓VGS（th）的不同，會引起MOS管的開通時刻不同，進而會引起先開通的MOS管首先流過整個回路的電流，如果此時電流偏大,不加以限制 ，則對MOS管的安全工作 造成威脅；

3、開通、關斷延遲時間Td(on)、td(off)；開通上升、關斷下降時間tr、tf:同樣，在同一驅動脈沖作用下，td(on)、td(off)、tr 、tf的不同 ，也會引起MOS管的開通／關斷時刻不同，進而會引起先開通／后關斷的MOS 管流過整個回路的電流，如果此時電流偏大，不加以限制，則同樣對MOS 管的安全工作造成威脅。

4、驅動極回路的驅動輸入電阻、等效輸入 電容、等效輸入電感等，均會造成引起MOS管的開通／關斷時刻不同。從上所述 ，可以看出，只要保證無論在開通、關斷、導通的過程流過MOS管的 電流均使MOS管工作在安全工作區內，則MOS管的安全工作得到保障。為此，本文提出一種MOS管的新的并聯方法，著重于均流方面的研究，可有效的保證MOS管工作在安全工作區內，提高并聯電路的工作可靠性。

一種新MOS管并聯方法的工作原理

1、MOS管并聯方法電路圖

以3只IR公司的IRF2807 MOS管并聯試驗為例，工作電路圖如圖1 。

2、MOS管并聯工作原理

在圖1中，采用對每個并聯的MOS管單獨實限流技術來限制流過每個MOS管的電流。具體方法如下 ：

在每個MOS管串聯作電流檢測用的采樣電阻(圖中的RlO、Rll、R12)，實時對流過每個MOS管的電流進行監測。3路分流器的采集信號均送人4比較器

LM339，作為判斷是否過流的依據：只要流過任何一個MOS管的電流超過對其所限定的電流保護值，則控制回路依據送出的過流保護信號馬上 限制驅動脈沖的開度，保證當前流過每個MOS管的電流不超過所限定的電保護值 。

在圖1中,如果在PW Nin驅動脈沖加入后 ，假定MOS1先開通,MOS2、MOS3暫 時未開通 ，則電流只能先流過MOS1，而且電流被限制在其限制值以內；接著MOS2又開通，則部分原先流過MOS1的電流會被分流到MOS2 ，必然引起流過MOS1的電流小于其限制值，于是過流信號消失，PW Nin驅動脈沖開度加大 ，直至電流 重新到達MOS1或MOS2的電流限制點后，PW Nin驅動脈沖才會停止增加。以后MOS3導通的又重復上述的電流分配過程 ，直至到達新的電流平衡。同理，可分析MOS管任何時刻單個或多個導通時電流的自行分配過程 。

mos管并聯方法均流技術定義

MOS管并聯方法均流技術，雙極型晶體管把輸入端電流的微小變化放大后，在輸出端輸出#FormaTImgID_0#N溝道m(xù)os管符號一個大的電流變化。雙極型晶體管的增益就定義為輸出輸入電流之比。另一種晶體管，叫做場效應管（FET），把輸入電壓的變化轉化為輸出電流的變化。FET的增益等于它的transconductance， 定義為輸出電流的變化和輸入電壓變化之比。市面上常有的一般為N溝道和P溝道，詳情參考右側圖片（N溝道耗盡型MOS管）。而P溝道常見的為低壓mos管。

場效應管通過投影#FormaTImgID_1#P溝道m(xù)os管符號一個電場在一個絕緣層上來影響流過晶體管的電流。事實上沒有電流流過這個絕緣體，所以FET管的GATE電流非常小。最普通的FET用一薄層二氧化硅來作為GATE極下的絕緣體。這種晶體管稱為金屬氧化物半導體（MOS）晶體管，或，金屬氧化物半導體場效應管（MOSFET）。因?yàn)镸OS管更小更省電，所以他們已經在很多應用場合取代了雙極型晶體管。

MOS管并聯方法均流技術分析

普通的功率MOSFET因?yàn)閮?nèi)阻低、耐壓高、電流大、驅動簡易等優良特性而得到了廣泛應用。當單個MOSFET的電流或耗散功率不滿足設計的需求時就遇到了并聯mos管的問題。并聯mos管的兩大問題，其一就是mos管的選型，其二就是mos管參數的篩選。

首先我們測試從某網店購買的IRF4905型PMOS管。從圖中可見此PMOS管的字符與常見的IR公司器件有較大差異，遂使用DF-80A型二極管正向壓降測試儀對此mos管進行實際的ID-VDS曲線測試。先從官網下載IRF4905的ID-VDS曲線，可見當Vgs為-6.5V時，Id約在90A時恒流。用二極管測試儀DF-80A連接待測MOS管，測試儀輸出正極接IRF4905的S極，測試儀的負極接IRF4905的D極，用線性穩壓電源加電位器接到IRF4905的G極，調節電位器，使Vgs=-6.5V。

實際測試：ID掃描范圍：0-100A，測試脈寬300微秒。可得到一個奇怪的測試曲線，與數據手冊中的曲線并不一致，在85A附近類似恒流趨勢，但是隨后曲線發生轉折，變成了近似恒壓曲線。敲開該mos管發現，內部晶片僅芝麻粒大小。從手冊上可得該P(yáng)MOS管的電流可達74A，顯然此批料為假貨。如果購料后沒經過測試即上機，幾乎必然出現炸管事故。

我們?cè)購谋镜仉娮邮袌?chǎng)購買一管IRF4905。再次用DF-80A型二極管正向特性測試儀測量ID-VDS曲線。參數同上：ID掃描范圍：0-100A，300us脈沖寬度。測量結果如下：該曲線與數據手冊的描述相符。進一步解剖結果顯示，該P(yáng)MOS管晶片面積大，且金屬部分呈紫銅色，與假芯片MOS管形成了鮮明對比。而且使用DF-80A型二極管正向壓降測試儀測試時，ID電流均是脈沖形式，平均功率很低，所以待測MOS管均不明顯發熱，保護器件不受損。

選定了MOS管的供應商后將挑選參數盡量一致的MOS管。我們用16只IRF4905管并聯做并聯分流，這些MOS管源極并聯，柵極通過電阻網絡連接，漏極懸空待測。測試方法同上。利用該軟件的Excel數據導出功能，可以很方便的比較每個MOS管的特性曲線。

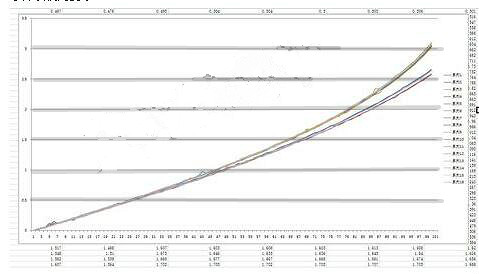

MOS管的ID-VDS曲線，使用Excel的繪制折線圖功能生成。該曲線清晰展示了有4只mos管的導通電阻小于其余的MOS管，這些MOS管工作時將流過更大的電流，易受損。因此將這四只MOS管換新后，16條ID-VDS曲線近乎完美重合，達到了并聯使用要求。
